地图坐标&坐标生成脚本

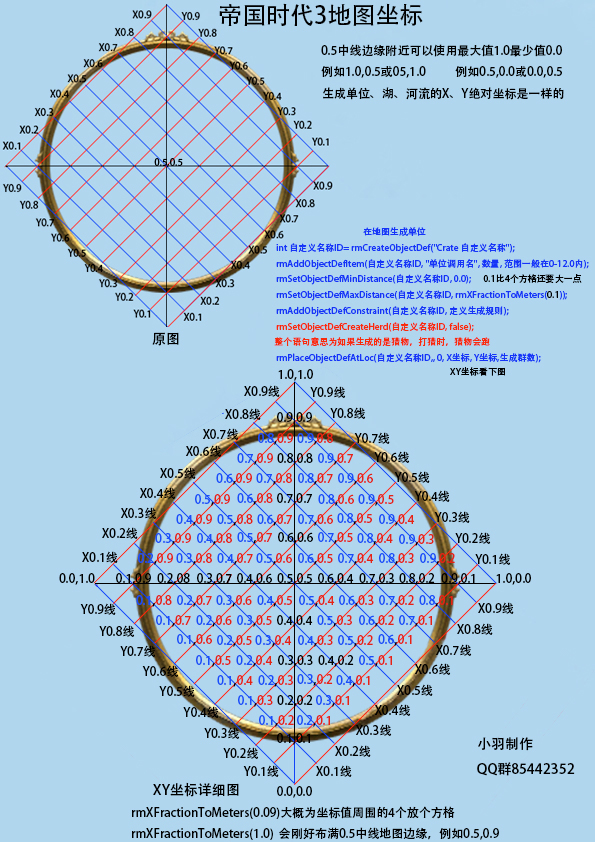

用记事本编辑地图弄懂地图坐标是不可少的一部分,不搞懂地图坐标,基本上很难编辑出一张有特色的地图。





因为不是用CAD画图,用的是Photoshop,所以有一定的偏差。

关于这个地图坐标的问题,在帝国3中,平面坐标应该为XZ才对,而Y是高度坐标,之所以将本图片设定为XY,是为了方便你查看。
我不会告诉你我是后来才发现地图是XZ坐标,而不是XY坐标。

所以编辑XS教程说到的XZ坐标,就是这张图的XY坐标;还有命令提到的Z,就是这张图的Y。

用CAD绘制的新地图坐标





注:上面的坐标图只适用于XZ相等的圆形地图。如果长宽比例不一致,请使用下面的地图坐标生成器。



地图坐标生成器:

根据自己的地图大小rmSetMapSize(X,Z)的设定,按照比例设定XZ轴大小;假如你的地图实际为250X150;你可以设定X轴为1000,Z轴为600,以免生成的坐标图过小。等分数量建议取10份,你可以根据自己的需求设定,如果大于10份,建议增加小数点数量,并调整文字偏移、调整文字大小或增加XZ轴大小。生成后的坐标图,可以按右键保存。其中蓝色线为X轴,红色线为Z轴,坐标格式为[X,Z]。

(坐标的)文字设定:

地图设定:
