绑骨骼教程 | 蒙皮（skin）参考文件

哪些模型需要绑骨？如果只是静态模型，就不需要绑骨骼，如果是人物这种模型，就需要绑骨骼。假如小于10000面的静态模型不需要绑骨骼，大于10000面的模型必须要绑骨骼才会在游戏显示。注意，就算是绑骨骼，帝国3最大能读取7万面模型，大概在72000-74000之间，超过了就会卡死不动。渣配置电脑不推荐使用超过10000面的模型。
【dablive： 2024新增补充 决定版的单个模型面数上限在大概54000左右 超过就会破面 超太多了会无法显示 目前导入正常的模型面数最高可达54178】

绑骨骼与蒙皮有什么区别？没有区别，绑骨骼=蒙皮。

Nepgear.rar

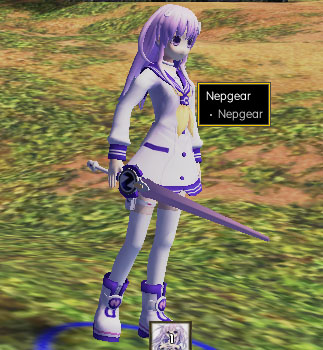

附件的模型是超次元游戏-海王星游戏里面的Planeptune女神候补生涅普姬雅（NepGear），一开始是从别人的博客搬源码过来，用作网站live2d看板娘，后面找了个模型，直接导进游戏了。压缩包附带gr2、xml、wav语音、max、ddt贴图等文件，至于max文件里面骨骼，你可以自行参考里面的权重信息，然后去导入其他模型，仿照这个max对其他模型进行绑骨骼。
不过右手肩膀附近的权重细节一直没搞好，自己看下面的图片吧；感觉不怎么合理，若你很在意，请自行研究并调整。

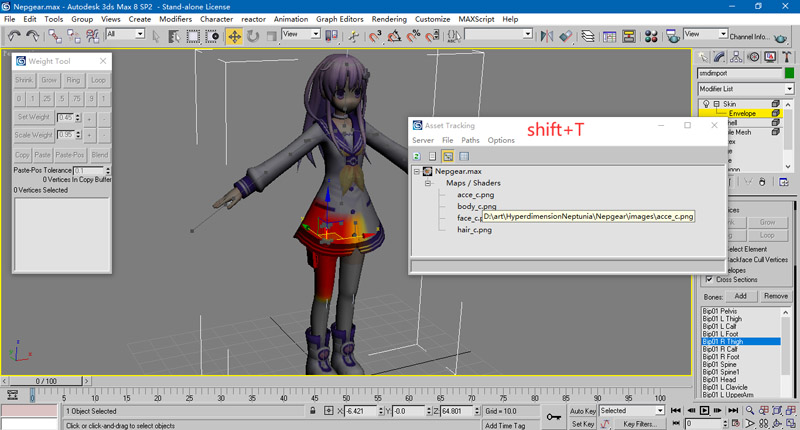

由于是直接导入SMD文件是附带贴图的，所以要修改贴图文件的话，请按shift+T。目前贴图文件的绝对路径"D:\art\HyperdimensionNeptunia\Nepgear\images\"，若你打开max文件看不见贴图，将压缩包里面的文件按照路径放到D盘即可。

---

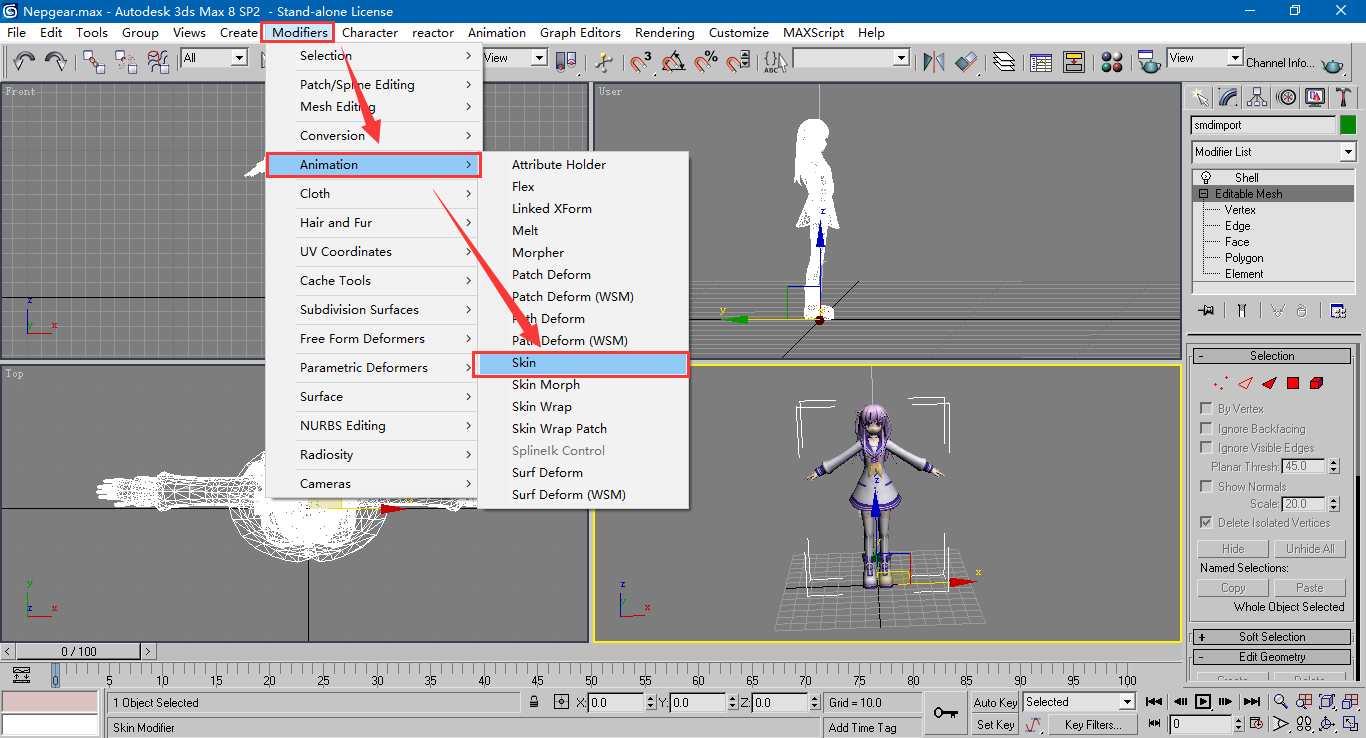

省略导入以及添加贴图步骤（请打开压缩包里面的max文件，除了骨骼外全部删掉，然后再导入其他模型）

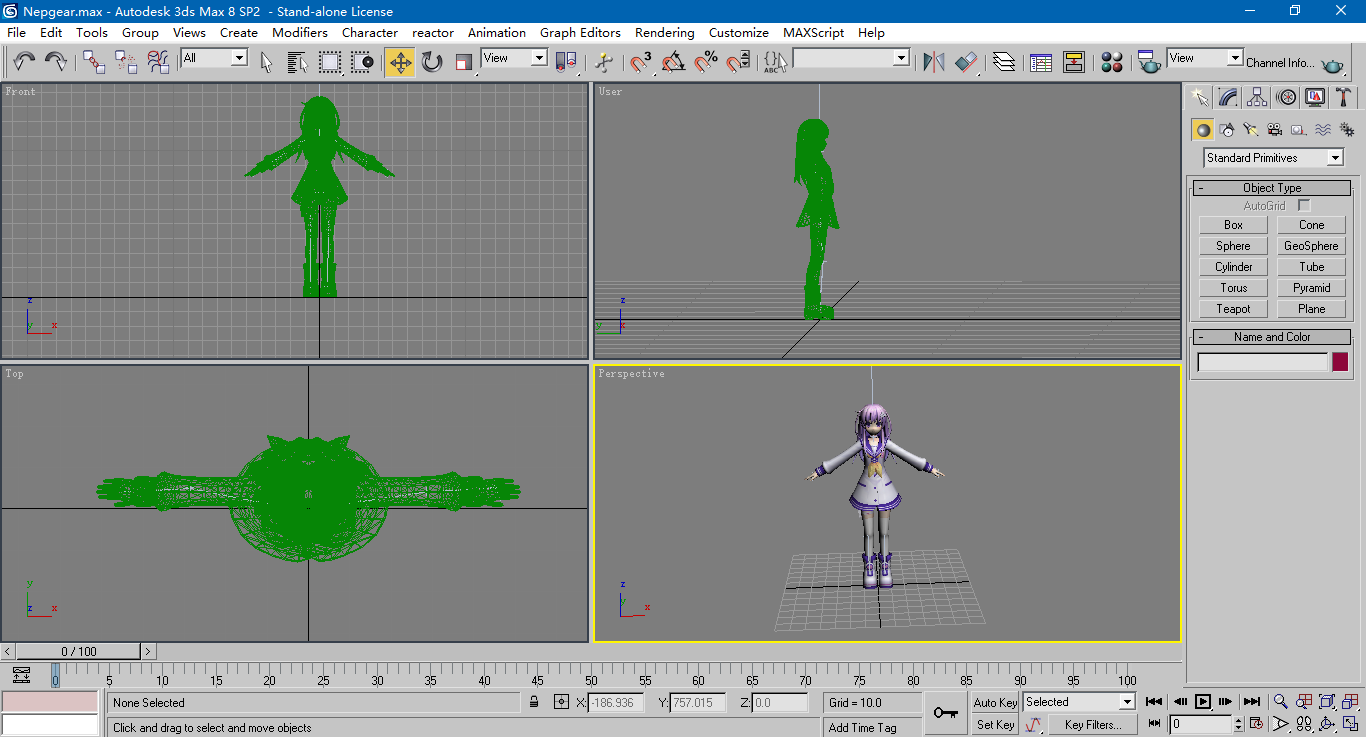

将模型缩放+移动调整到骨骼合适位置，

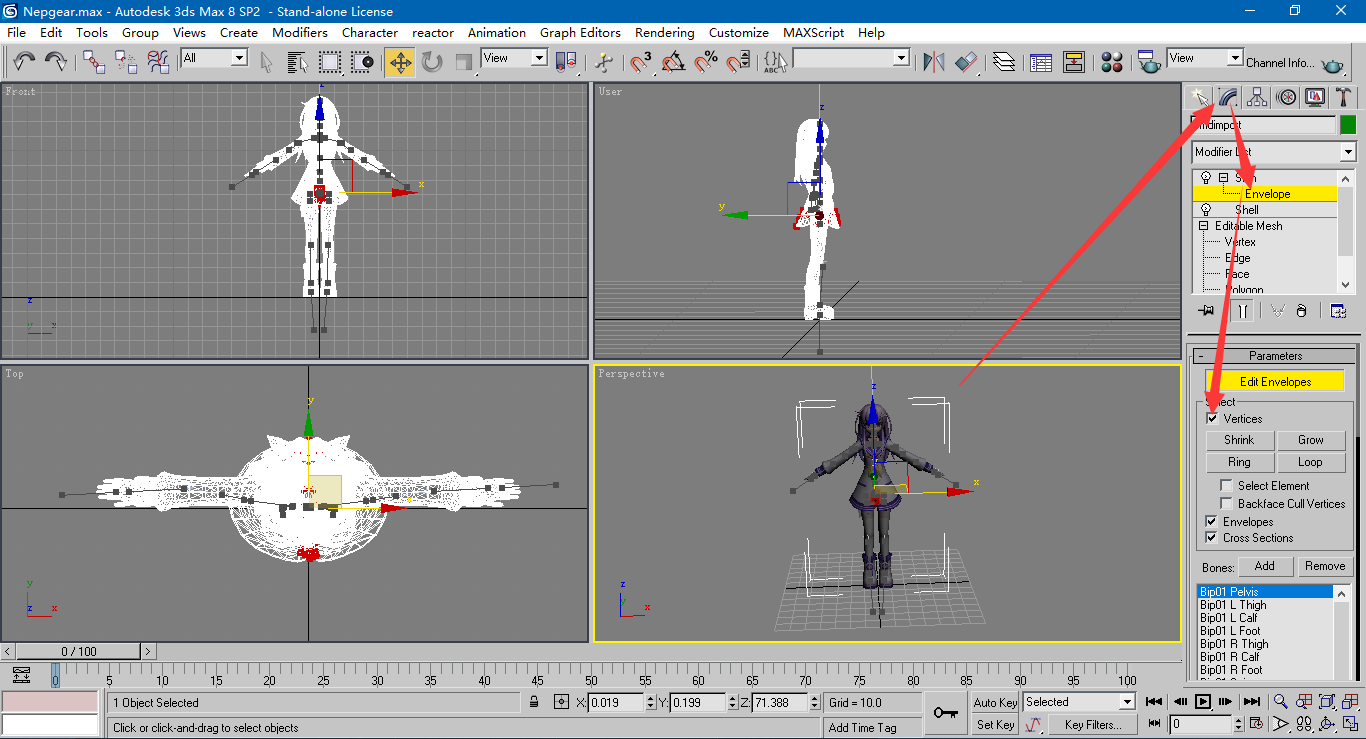

点击Edit Envelope，然后选中Vertices就能编辑骨骼权重了

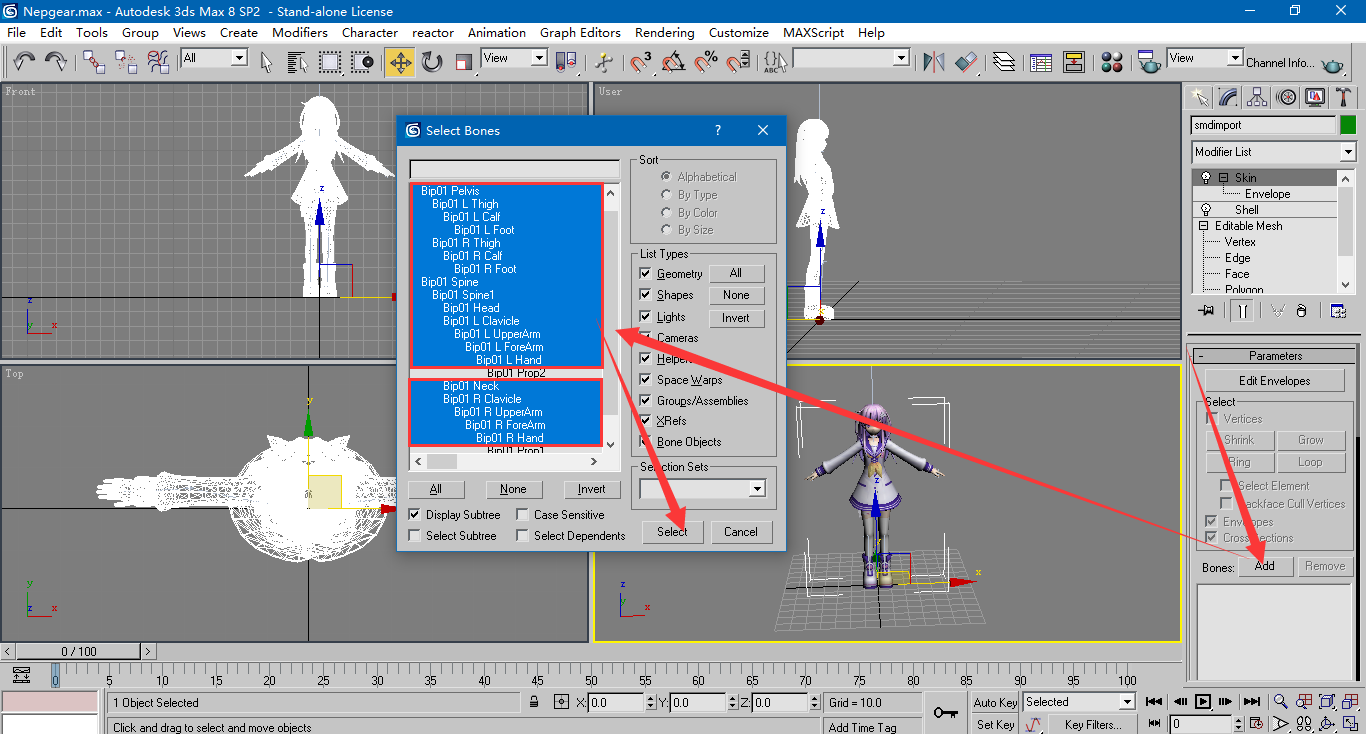

点击Add添加骨骼，具体添加哪些请看下图

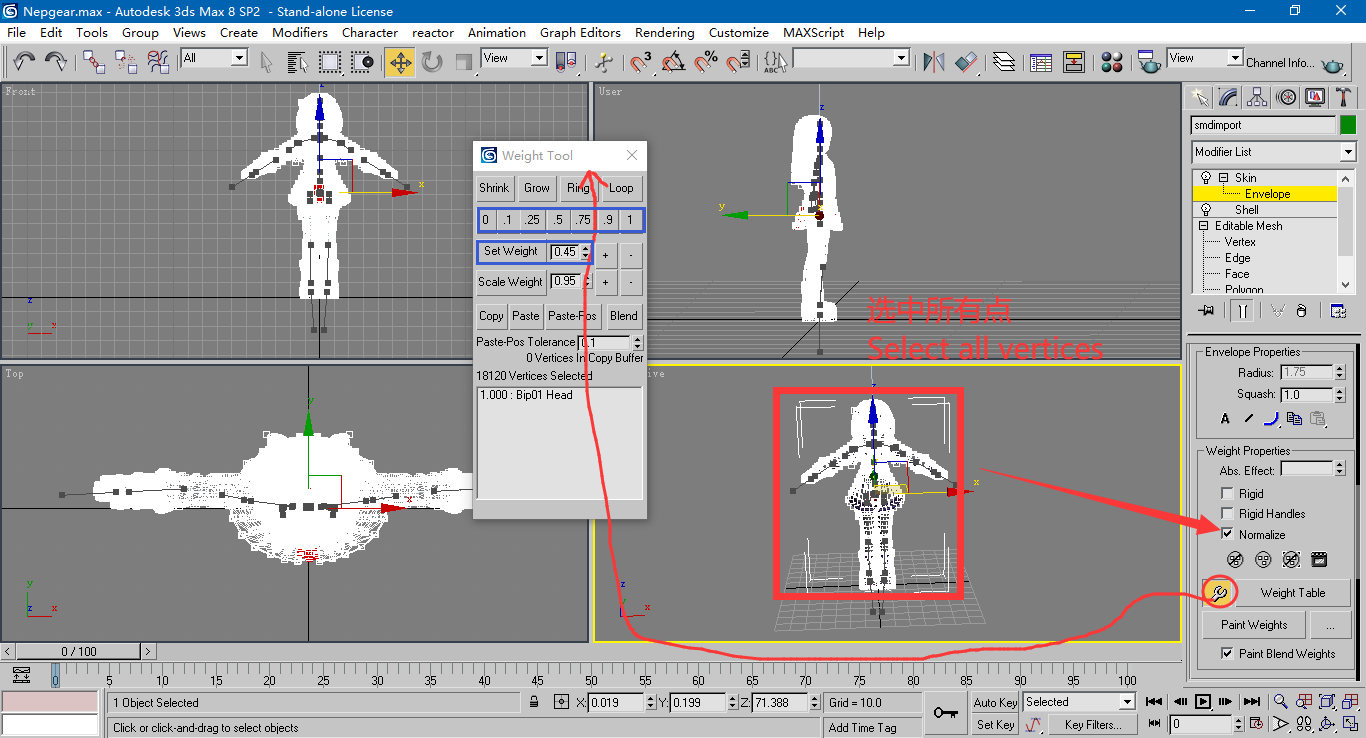

选择所有点，默认是勾选Normalize的，建议勾选上，当你修改权重后，会自动纠正权重，例如一个骨骼从0.6变成1，另一个骨骼就会从0.4变成0。（如果怎样改都没变化，解决办法很简单，你全部点选项，然后Bip01 Head全调1.0权重，再选择其他骨骼就能调整了。）
点击扳手按钮能调出权重编辑器，自己体会。

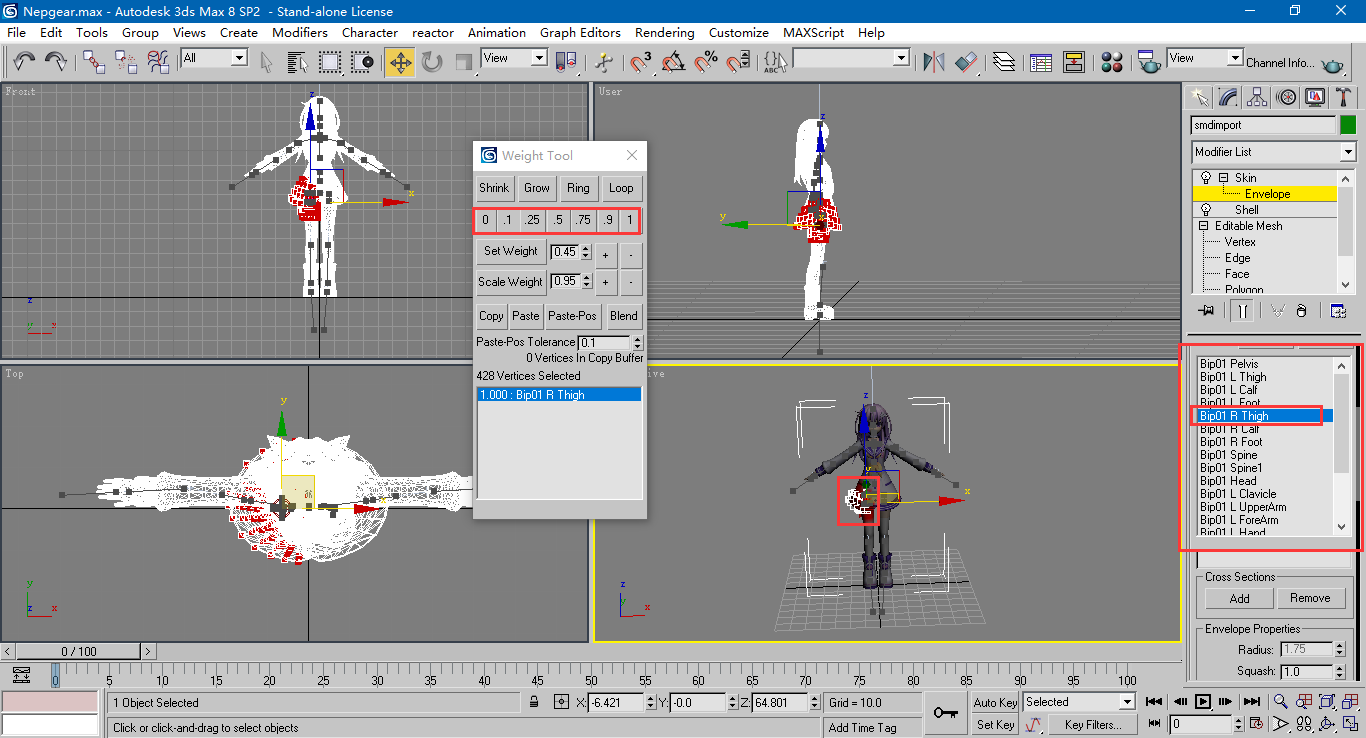

最后就是选中骨骼，分配权重了；具体请参考压缩包中的max模型文件，可以仿照这个模型分配权重。注：仅供参考。

---

关于绑骨骼后缩放模型大小：
由于绑定骨骼后，无论你怎样缩放模型还是骨骼，都无法改变游戏中的模型大小，会被帝国3的动作强制缩放回去，这时候你只能创建一个新骨骼作为主xml文件，然后通过attach的形式将模型attach到骨骼中。

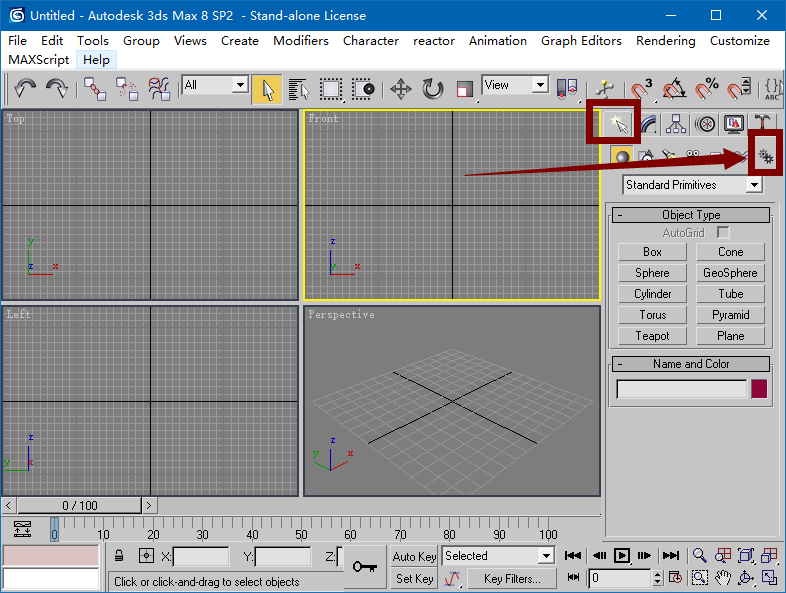

1.新建一个3dsmax文件，点击最右边的两个齿轮

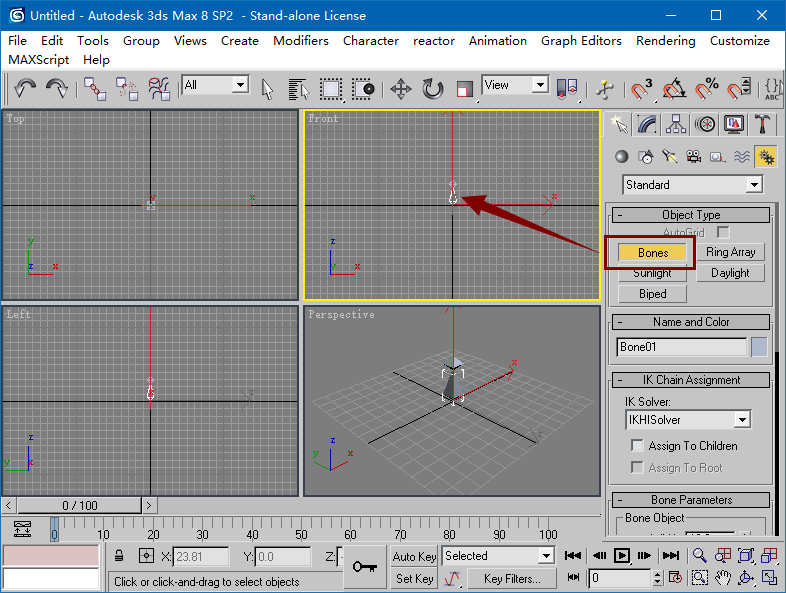

然后点击Bones，随便拉一个骨骼

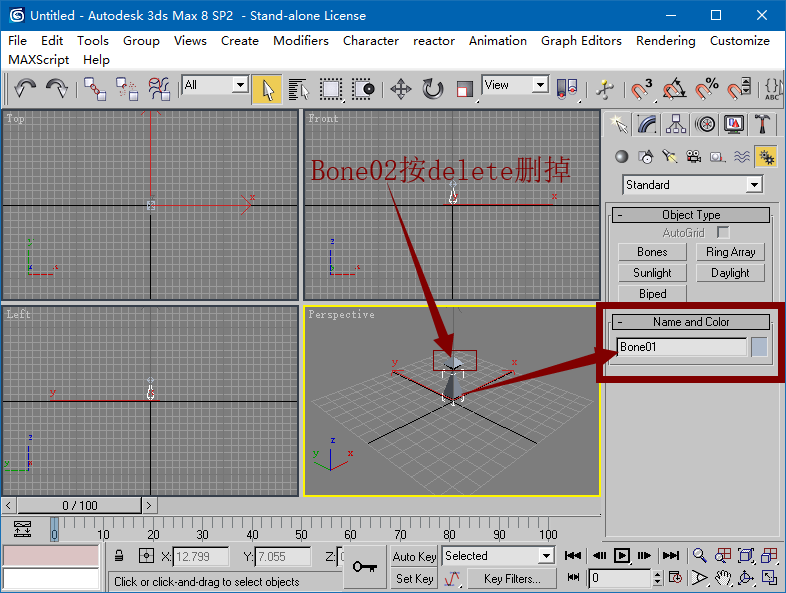

保留Bone01，删掉Bone02

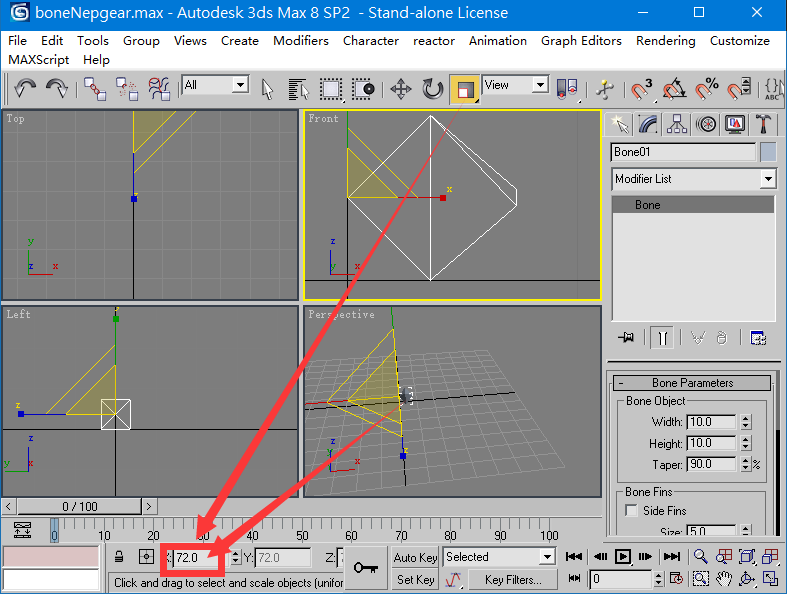

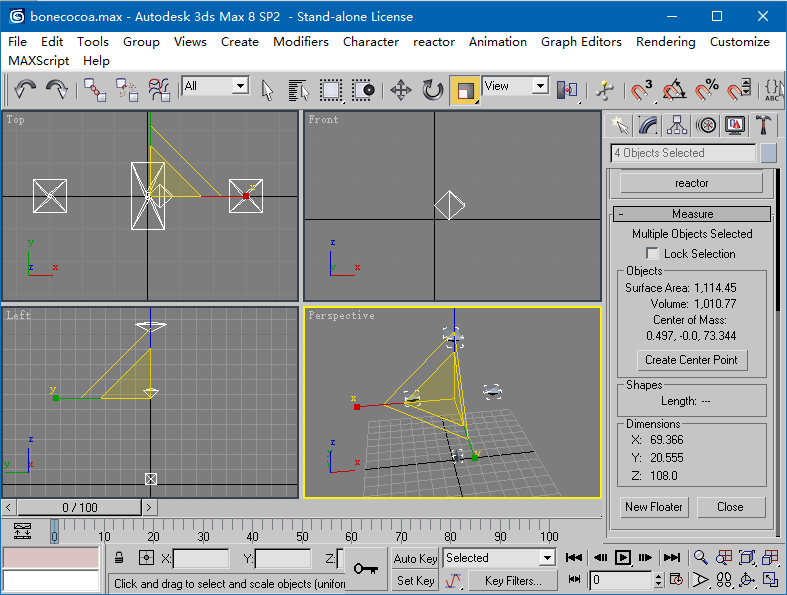

将骨骼缩放成你想要的数值，72就是72%（缩小），200就是200%（放大）

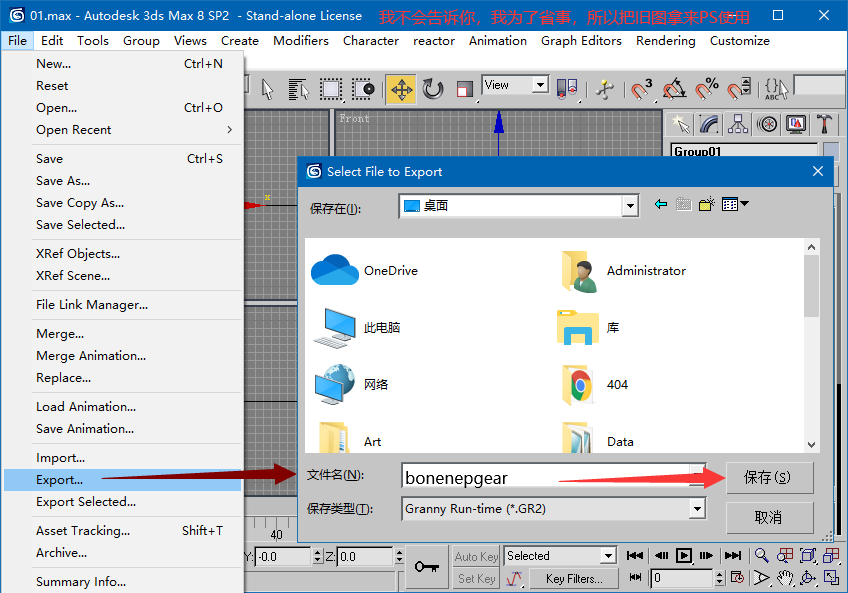

导出gr2（建议你先保存模型，因为win10电脑运行3dsmax有bug，点错了就会炸，只能重新画一遍）

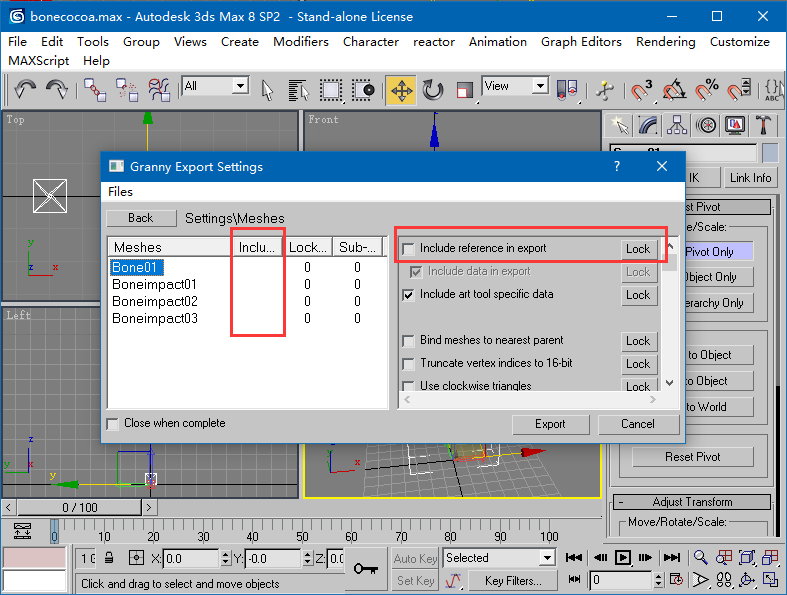

双击Meshes，将Bone01的Included取消掉（原本为yes）。然后按Export导出就行。






ATTACHPOINT最后复制一份xml，作为骨骼xml，然后引用单位xml，不过要注意，要将无用的武器附件删掉，如果不删掉会导致攻击时处出现武器。简单来说就是裙子底下出现了一把武器。

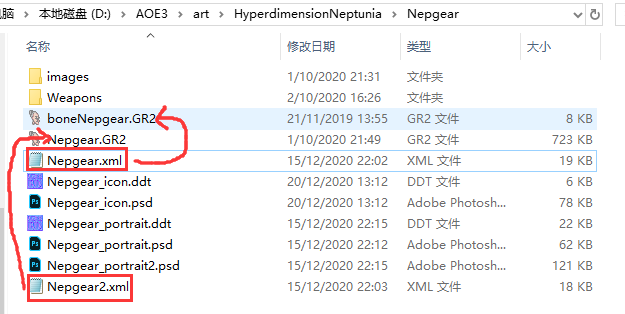

压缩包里面Nepgear.xml是骨骼xml，用来调用缩放模型大小的骨骼。Nepgear2.xml是最初的单位xml，用来调用单位模型。


打开Nepgear.xml，你会看见将人物xml定义成附件，就像是骑兵的马将骑手定义成附件那样，然后再将骑手attach上去

	<attachment>
		RiderAttachment
		<include>HyperdimensionNeptunia\Nepgear\Nepgear2.xml</include>
	</attachment>


Nepgear.xml调用的gr2是骨骼文件，然后在骨骼那里将人物模型attach上去

					<normal>
						<assetreference type="GrannyModel">
							<file>HyperdimensionNeptunia\Nepgear\boneNepgear</file>
							<attach a="LearySparkles" frombone="ATTACHPOINT" tobone="ATTACHPOINT" syncanims="0"/>
						</assetreference>
						<attach a="RiderAttachment" frombone="ATTACHPOINT" tobone="Bone01" syncanims="1"/>
					</normal>
					<lowpoly>
						<assetreference type="GrannyModel">
							<file>HyperdimensionNeptunia\Nepgear\boneNepgear</file>
							<attach a="LearySparkles" frombone="ATTACHPOINT" tobone="ATTACHPOINT" syncanims="0"/>
						</assetreference>
					</lowpoly>

最后，这是缩放骨骼的max文件样本：boneNepgear.max

---

分割线

---

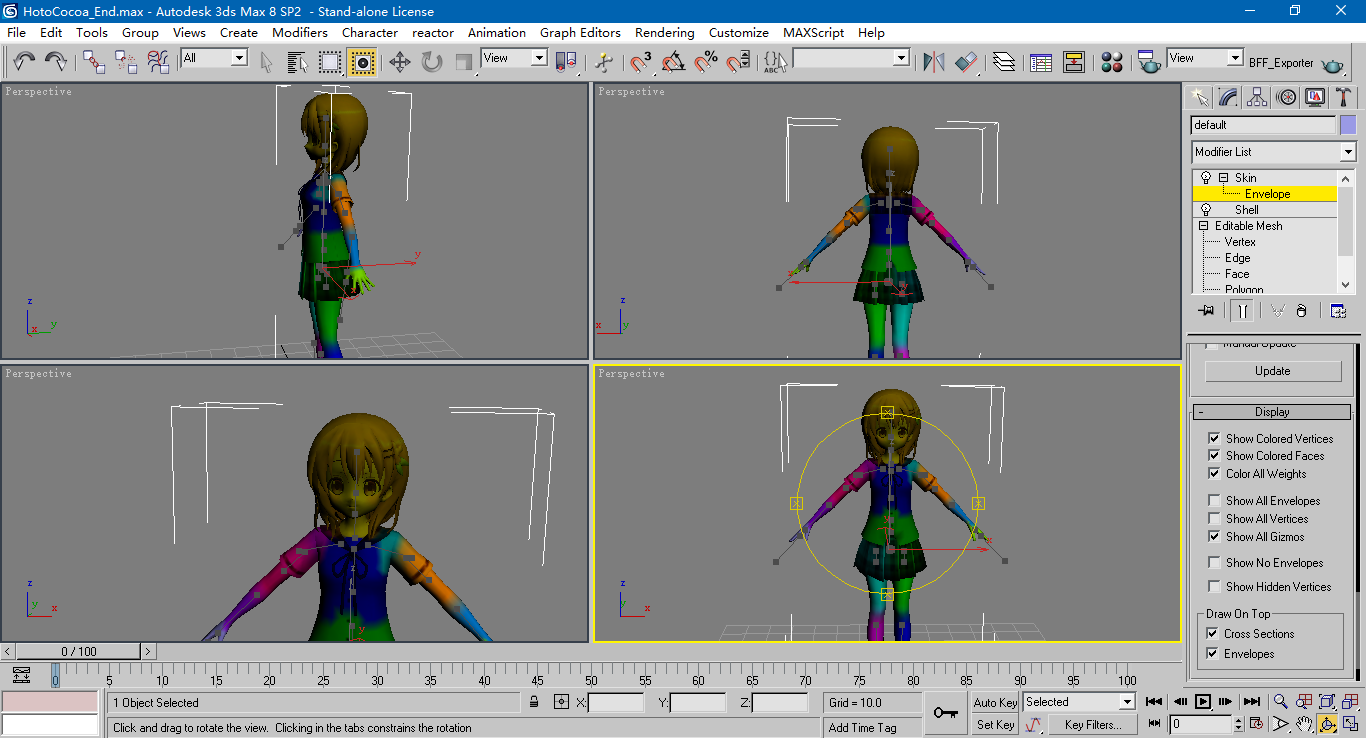

这是以前弄的高精度模型视频以及一部分图例，仅供参考：
注意视频里面使用shell，原因是法线问题，导致模型在游戏不显示，所以需要加壳来解决该问题，实际上有更好的办法，建议使用dablive大佬的反转法线教程。
为什么不推荐用壳？因为壳命令会导致模型面数翻倍，影响游戏运行流畅度。

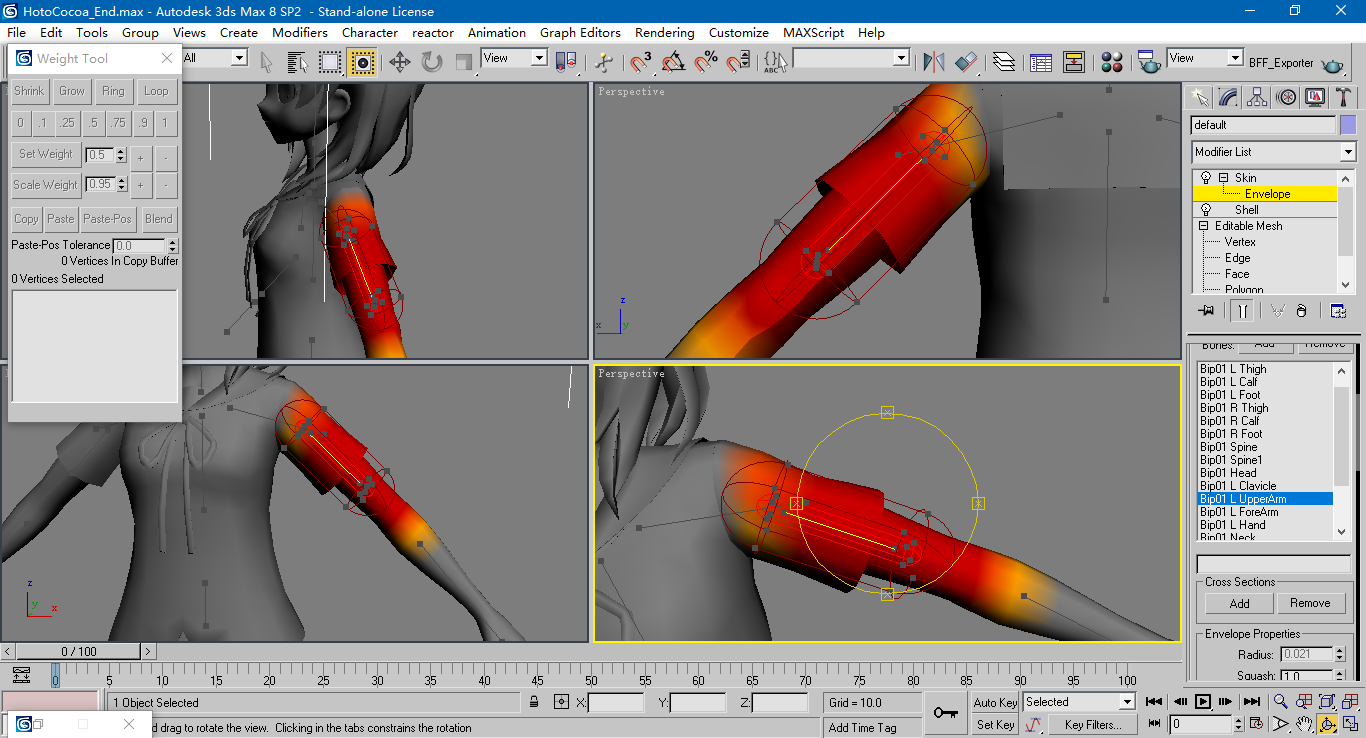

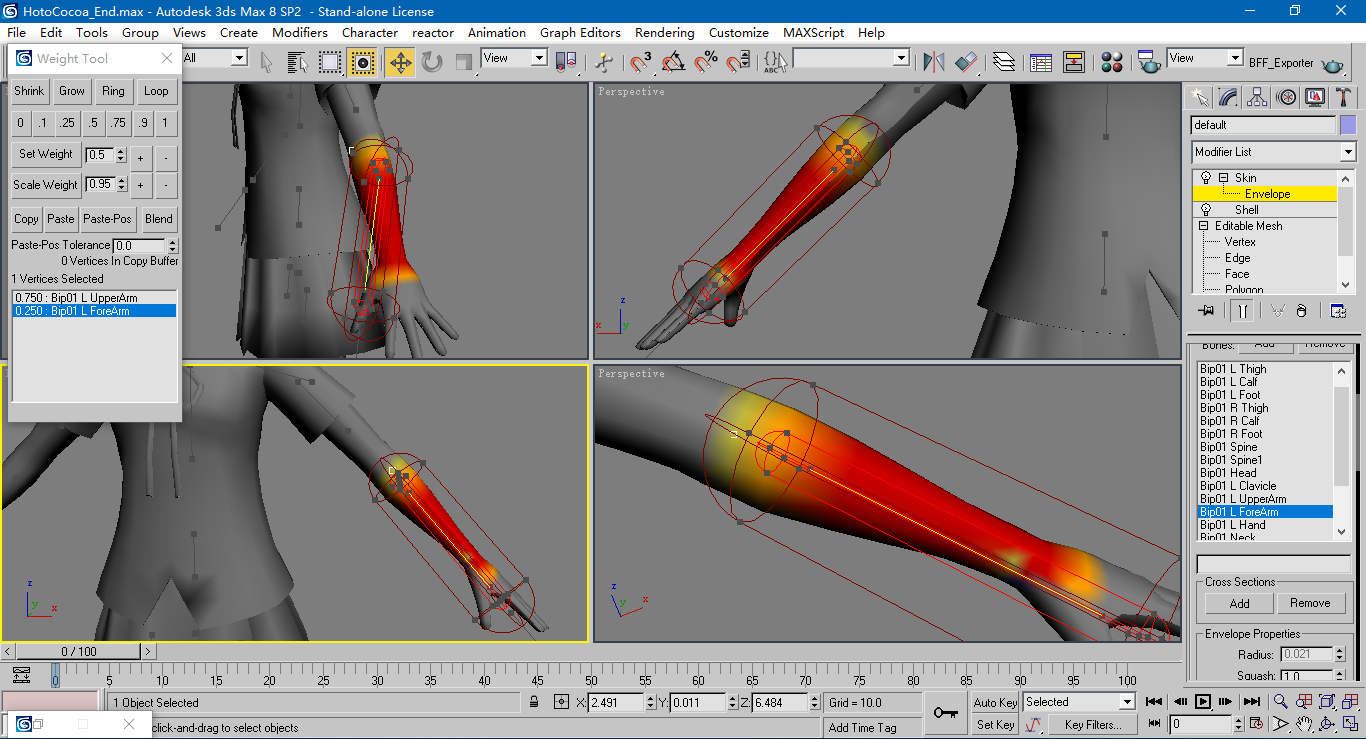

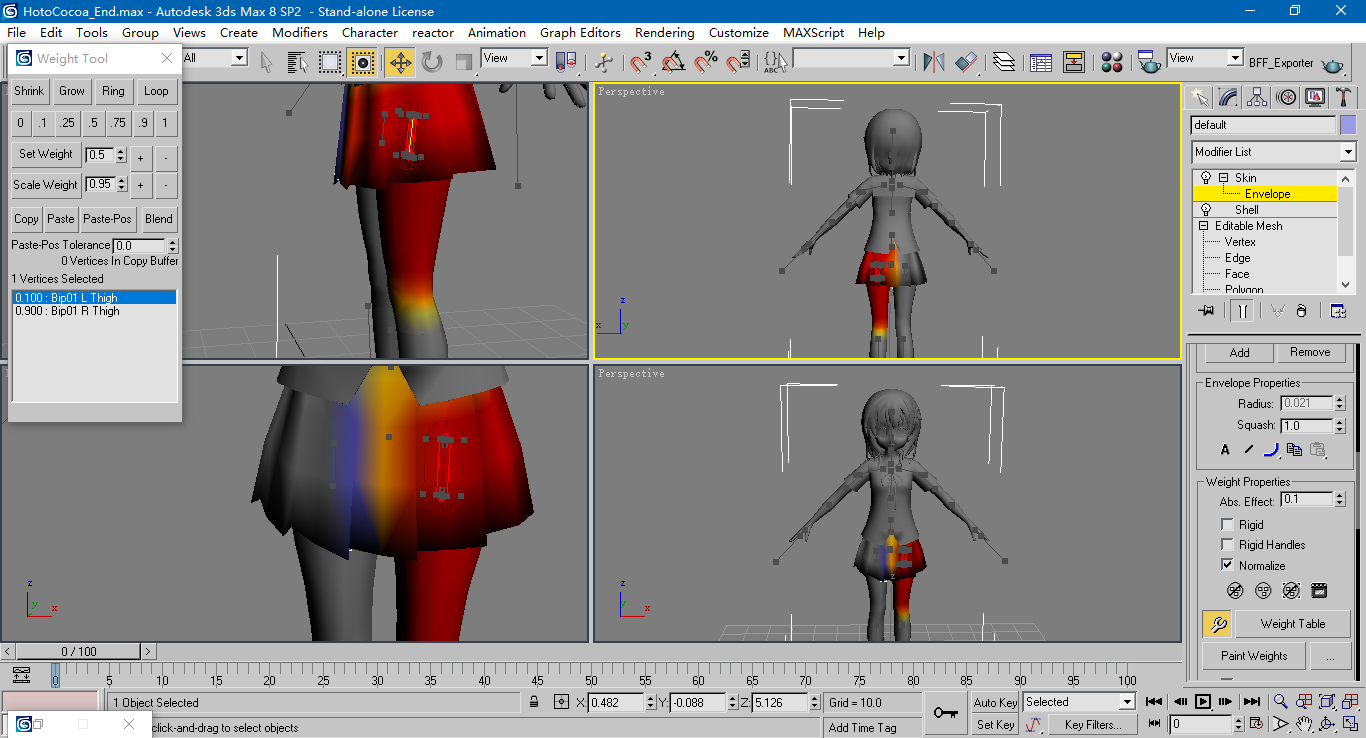

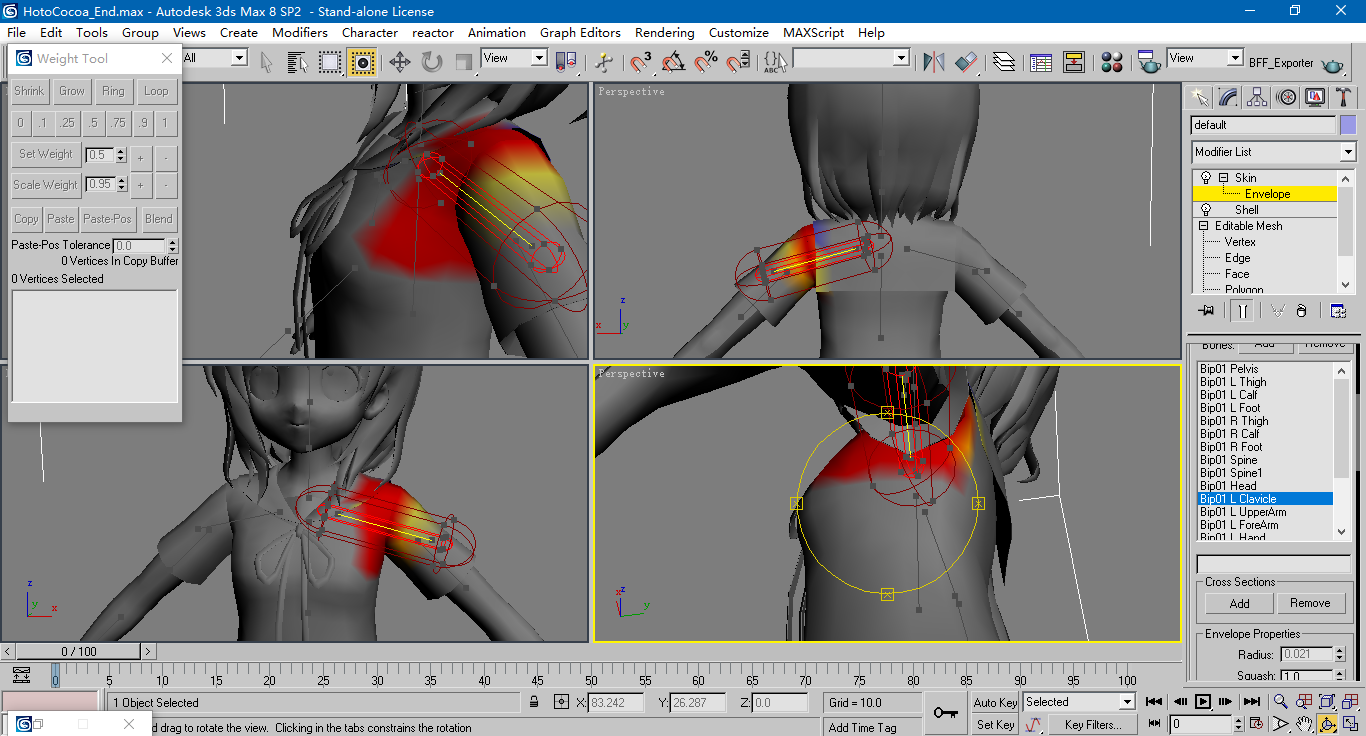

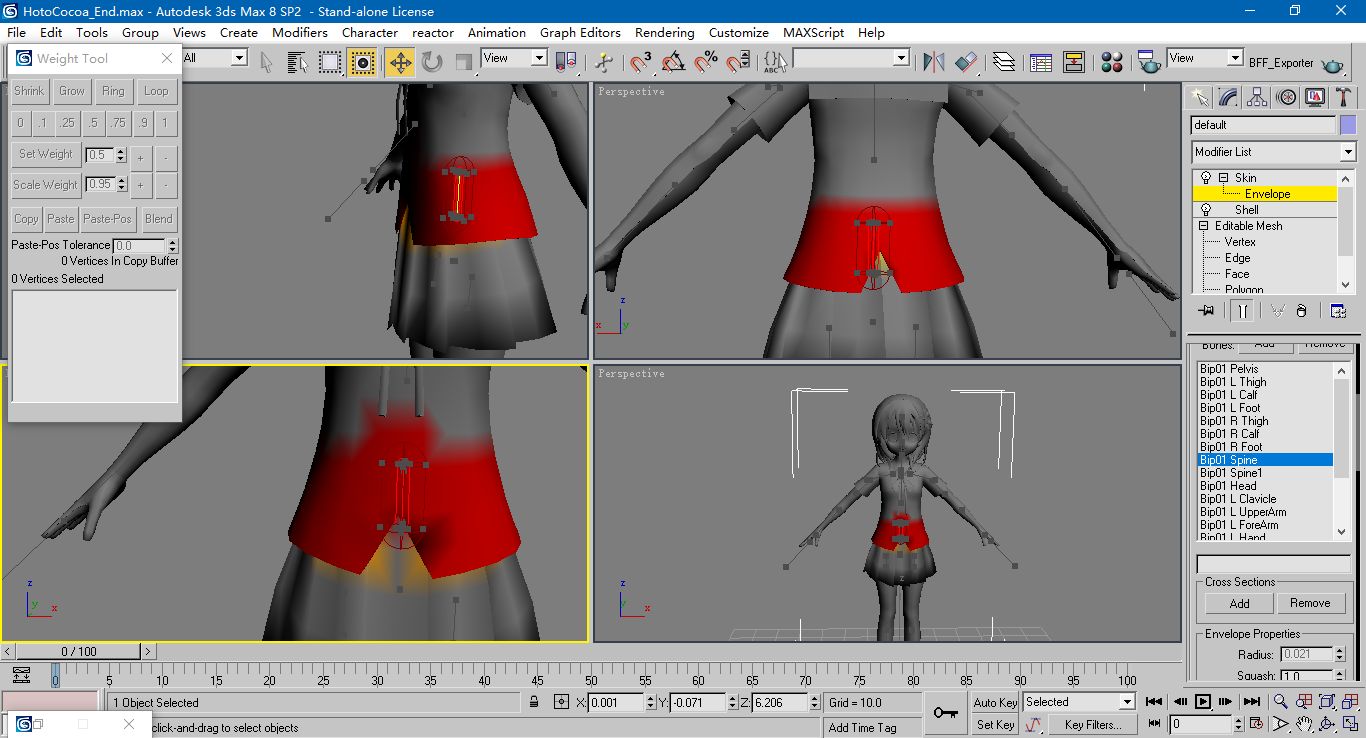

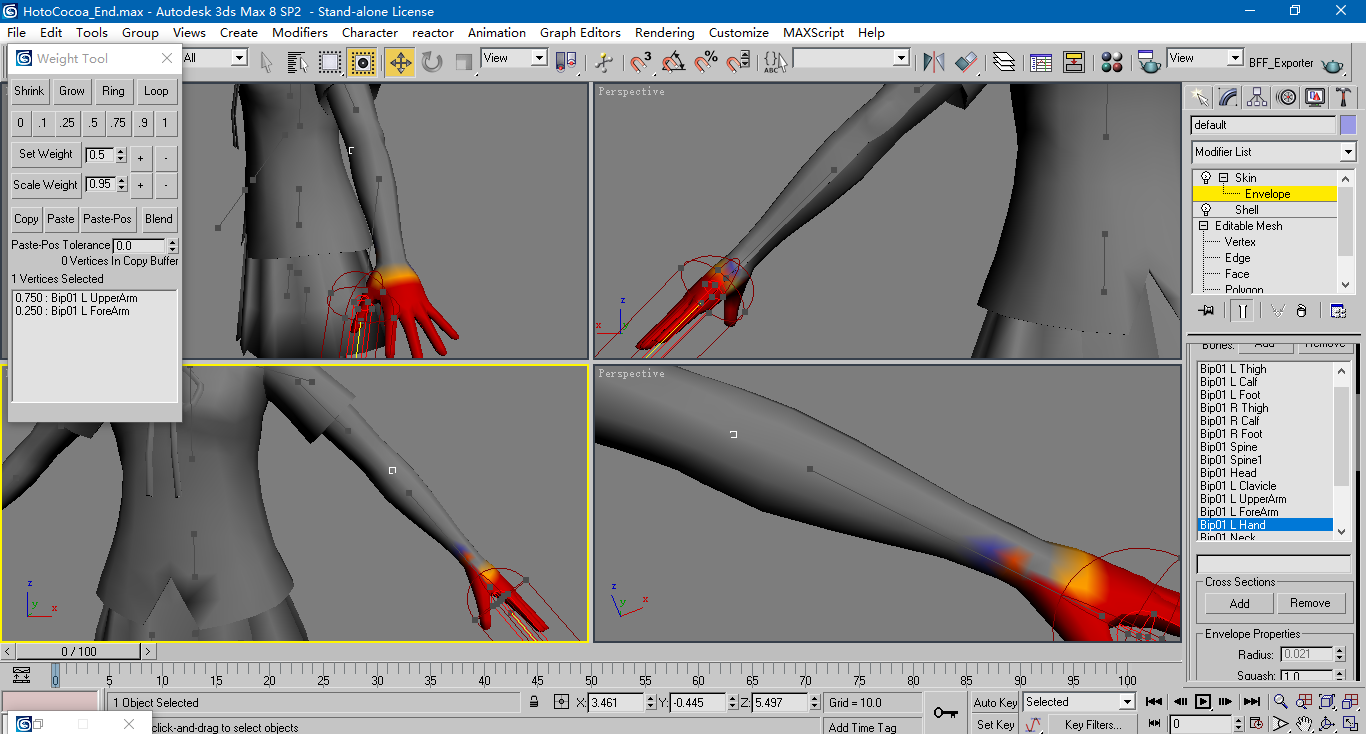

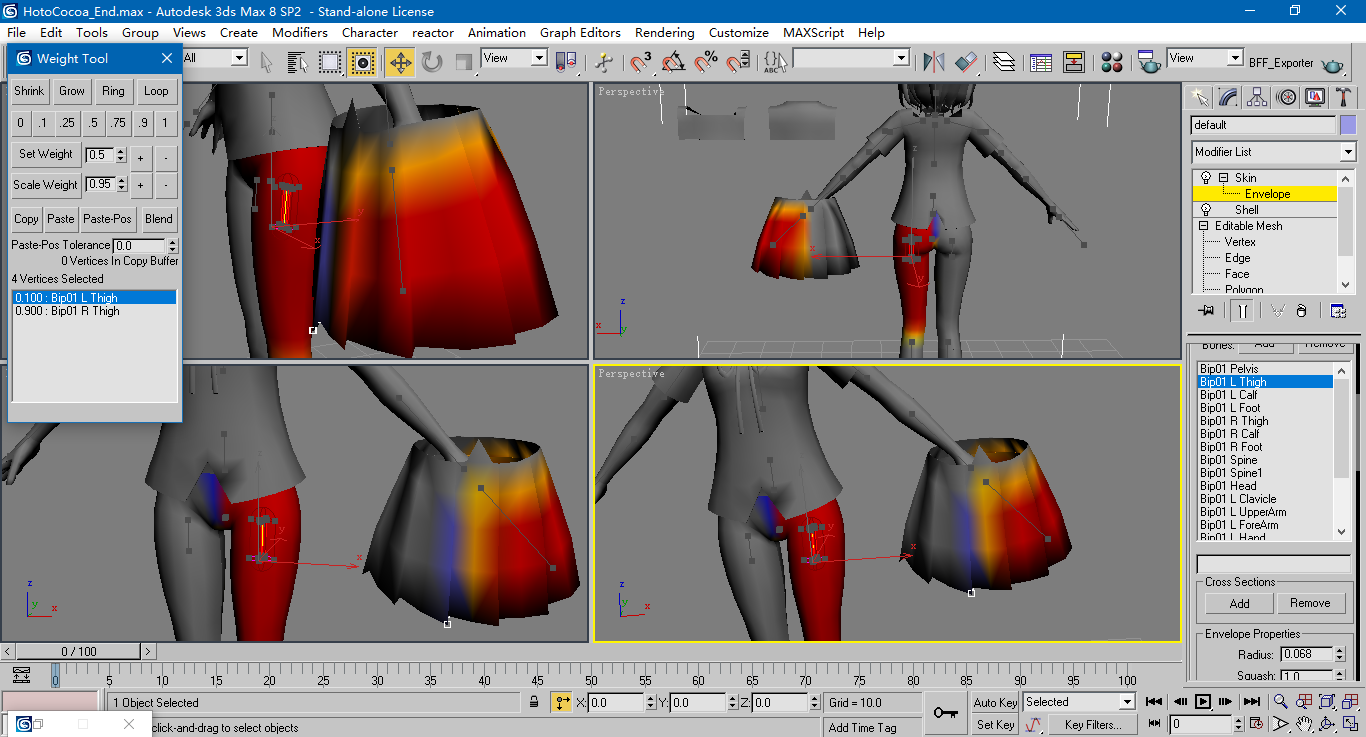

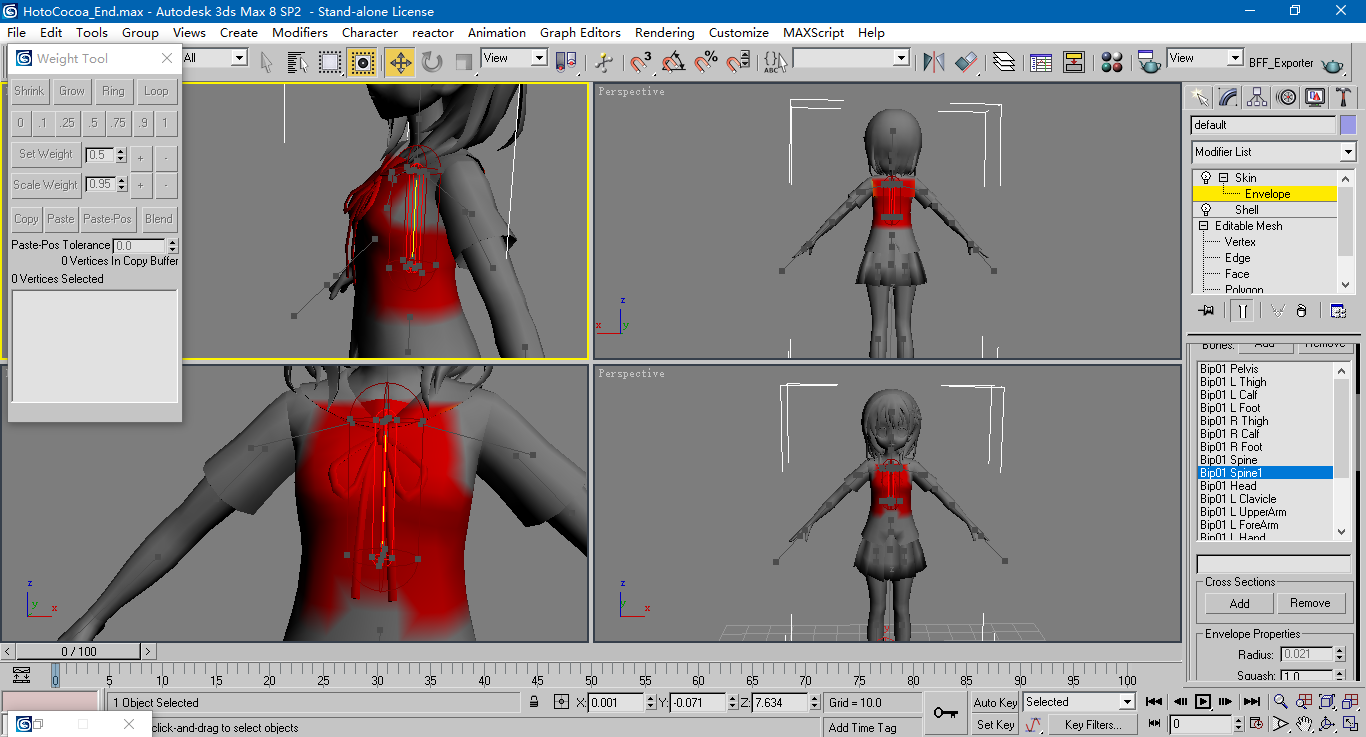

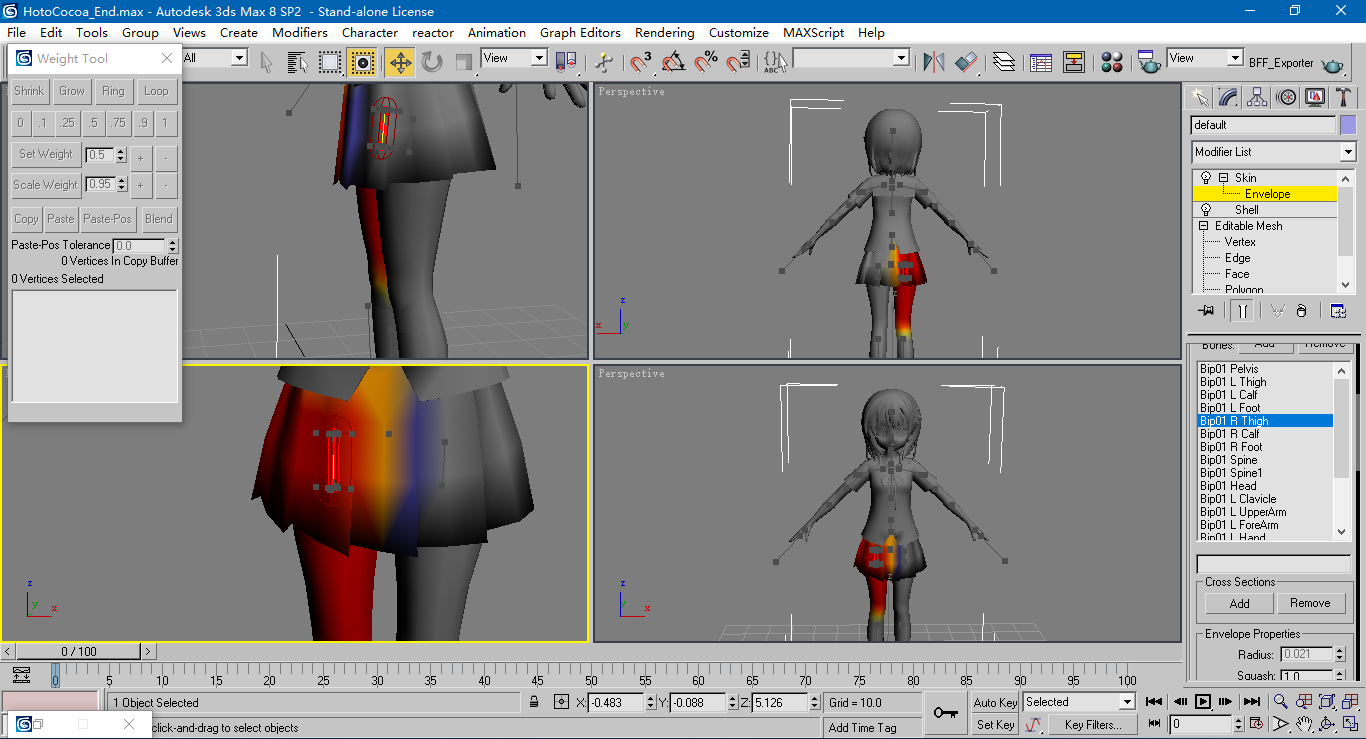

像这种高精度模型，最麻烦的应该是裙子，然后是肩膀，其他部位动作有断裂缝（例如蹲下时膝盖断裂），还算比较好修复，在断裂缝周围两个骨骼平分一部分权重

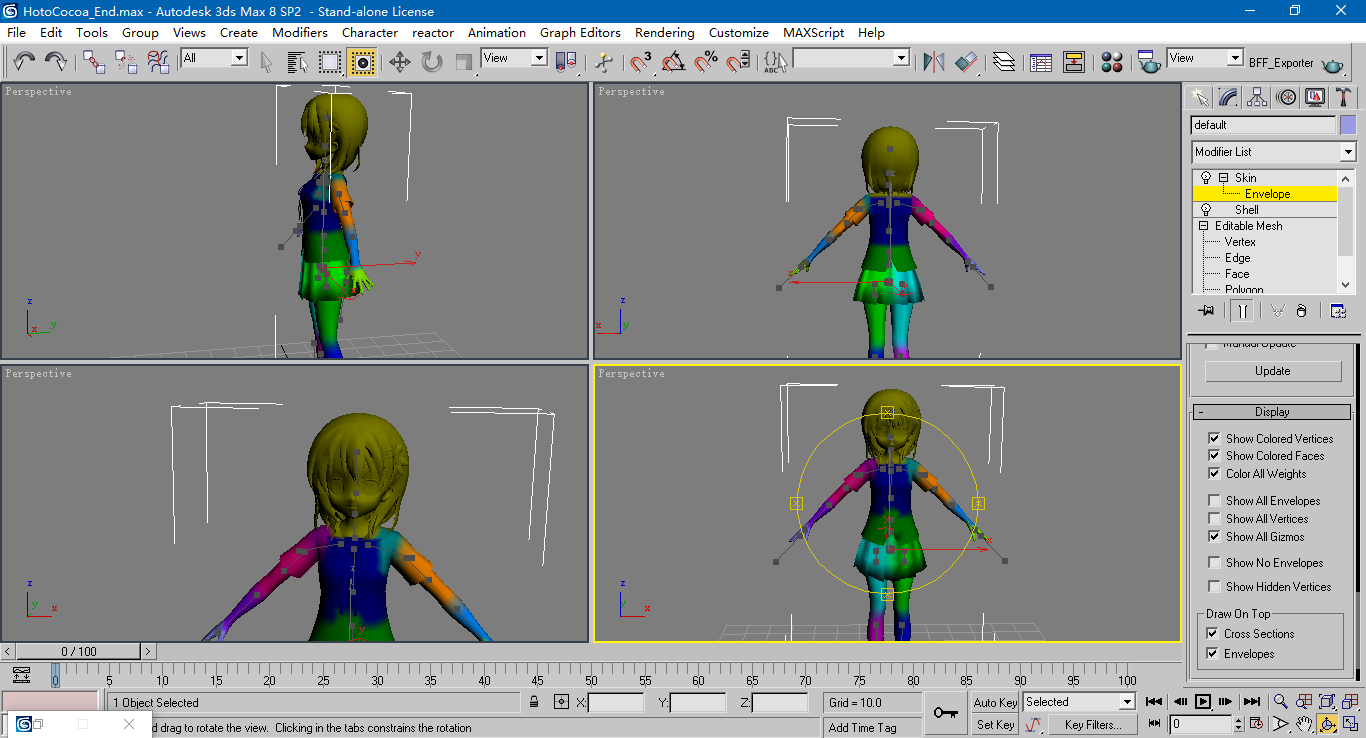

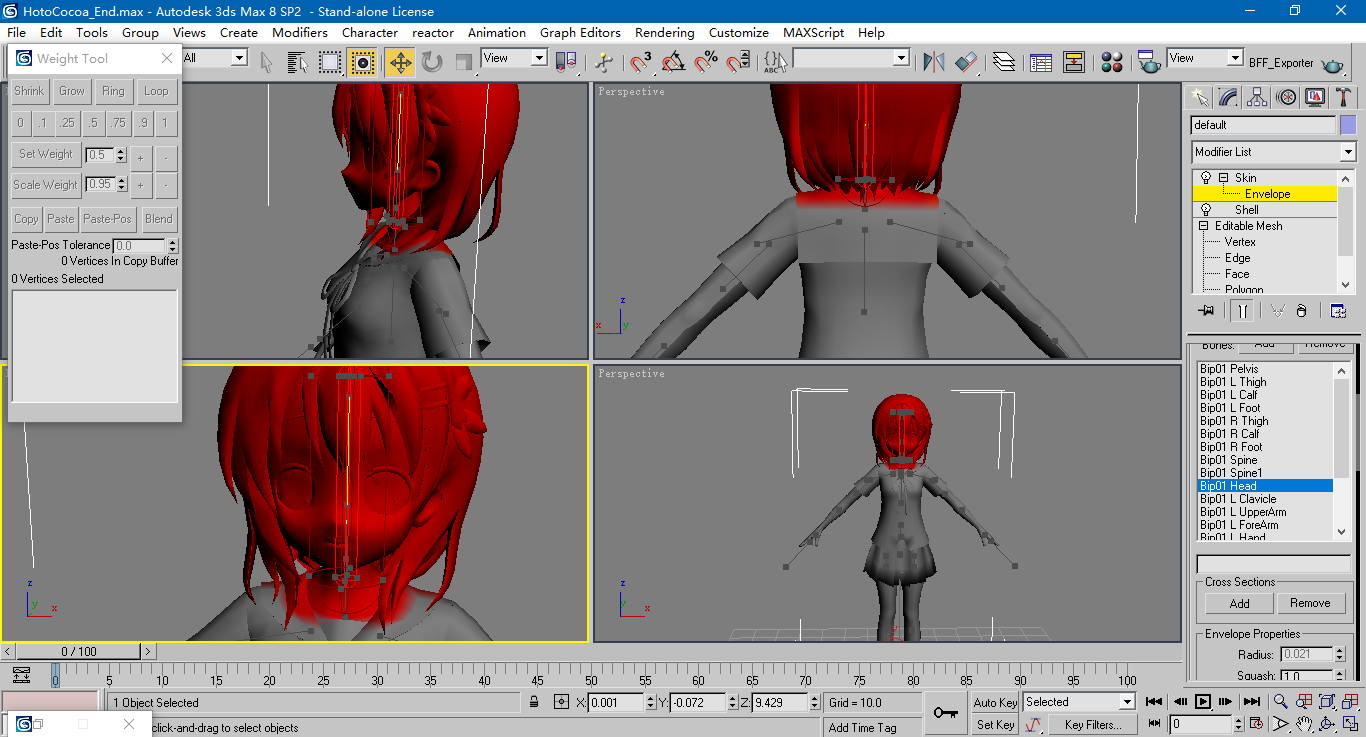

红色权重1.0，橙色权重0.5，黄色权重0.25，蓝色0.1
